Μίκτη σκυροδέματος έτοιμου μίγματος

Η PRO προσφέρει έτοιμους μπετονιέρες

Μίκτη σκυροδέματος Ready Mix με συστήματα ανάμειξης υψηλής απόδοσης σχεδιασμένα για εφαρμογές τσιμέντου και σκυροδέματος. Διαθέτοντας ένα μοναδικό μηχανισμός πλανητικής κίνησης, η μονάδα συνδυάζει επαναστατικές και περιστροφικές κινήσεις για να προσφέρει ολοκληρωμένη, ομοιογενή ανάμειξη υλικών υψηλού ιξώδους, εξάλειψη των νεκρών ζωνών και ενίσχυση της συνολικής απόδοσης παραγωγής.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Χαρακτηριστικό

Στον πυρήνα μιας μονάδας ανάμιξης σκυροδέματος έτοιμου μίγματος βρίσκεται ο αναμικτήρας, ο οποίος λειτουργεί κυρίως με την αρχή της αναγκαστικής ανάμειξη. Ο οριζόντιος αναδευτήρας διπλού άξονα αποτελεί το απόλυτο βιομηχανικό πρότυπο, που διακρίνεται για το γρήγορο και ομοιόμορφο ικανότητες ανάμειξης, υψηλή προσαρμοστικότητα και εξαιρετική αντοχή στη φθορά—όλα συμπληρώνονται από πλήρως αυτοματοποιημένες ροές εργασίας και φιλικά προς το περιβάλλον χαρακτηριστικά σχεδιασμού.

Μπετονιέρα έτοιμου μίγματος Βασικά Χαρακτηριστικά:

Κύρια μοντέλα και αρχές λειτουργίας

Ο οριζόντιος αναγκαστικός αναδευτήρας διπλού άξονα χρησιμεύει ως σημείο αναφοράς της βιομηχανίας. Δύο οριζόντιοι άξονες περιστρέφονται αντίθετα κατευθύνσεις για τη δημιουργία έντονων αναταράξεων και τρισδιάστατης διατμητικής ροής, επιτυγχάνοντας ένα ομοιόμορφο μείγμα εντός μόλις 30–60 δευτερόλεπτα ανά παρτίδα. Αυτός ο σχεδιασμός είναι συμβατός με ένα ευρύ φάσμα τύπων σκυροδέματος, συμπεριλαμβανομένων των τυπικών, υψηλής απόδοσης και ξηρά-σκληρά μείγματα.

Ομοιογένεια και Ακρίβεια

Η ανάμειξη με εξαναγκασμένη διάτμηση εξασφαλίζει ομοιόμορφη επίστρωση αδρανών από τσιμεντοειδές υλικά. Σε συνδυασμό με υψηλή ακρίβεια συστήματα ζύγισης (ακρίβεια ±0,5%), αυτό εγγυάται σταθερή αντοχή και καθίζηση του σκυροδέματος, εξασφαλίζοντας παράλληλα πλήρη ιχνηλασιμότητα της διαδικασίας.

Ανθεκτικότητα και Συντήρηση

Οι πλάκες επένδυσης και οι λεπίδες ανάμειξης είναι κατασκευασμένες από κράματα υψηλής περιεκτικότητας σε χρώμιο, ανθεκτικά στη φθορά. Άξονας πολλαπλών στρώσεων Οι στεγανοποιήσεις αποτρέπουν τη διαρροή πολτού, ενώ τα αντικολλητικά σχέδια ελαχιστοποιούν τη συσσώρευση υλικών, παρατείνοντας έτσι τη διάρκεια ζωής και μείωση του κόστους συντήρησης.

Αποδοτικότητα και Αυτοματισμός

Η πύλη εκκένωσης (λειτουργεί μέσω υδραυλικών ή πνευματικών συστημάτων) υποστηρίζει ρυθμίσεις ανοίγματος πολλαπλών σταδίων. Αν Το ενσωματωμένο PLC και το κεντρικό σύστημα ελέγχου αυτοματοποιούν ολόκληρη τη ροή εργασίας—από τη δέσμευση και την ανάμειξη έως εκφόρτιση—εξασφάλιση ταχέων χρόνων απόκρισης και ελαχιστοποίηση των σφαλμάτων παρτίδας.

Φιλικότητα προς το περιβάλλον και προσαρμοστικότητα

Χαρακτηριστικά όπως κλειστοί κάδοι αδρανών υλικών, συστήματα συλλογής σκόνης με παλμική εκτόξευση, ανακύκλωση λυμάτων και υψηλή πίεση οι δυνατότητες καθαρισμού διασφαλίζουν τη συμμόρφωση με τα πρότυπα πράσινης κατασκευής. Ο αρθρωτός δομικός σχεδιασμός διευκολύνει εύκολη εγκατάσταση και επέκταση, επιτρέποντας στο σύστημα να προσαρμόζεται εύκολα σε διάφορες παραγωγικές δυνατότητες και σενάρια έργων.

Εφαρμογή

Twin-Shaf: Εμπορικές μονάδες σκυροδέματος, έργα υποδομής μεγάλης κλίμακας. υψηλή απόδοση, ευελιξία και ανθεκτικότητα.

Πλανητικός κάθετος άξονας: Προκατασκευασμένα εξαρτήματα, UHPC, έγχρωμο σκυρόδεμα και ινοπλισμένο σκυρόδεμα. παραδίδει ανώτερη ομοιογένεια.

Τύπος τυμπάνου (Ελεύθερη πτώση): Αγροτικά έργα μικρής κλίμακας, πλαστικό σκυρόδεμα με μεγάλα αδρανή. προσφέρει χαμηλό κόστος όμως η ομοιογένεια και η αποτελεσματικότητα είναι περιορισμένες.

Στοιχεία Παραγωγής

I. Σύστημα ανάμειξης (Ζώνη απόδοσης πυρήνα)

Δομικά εξαρτήματα: Διπλοί παράλληλοι οριζόντιοι άξονες + Βελτιωμένοι βραχίονες ανάμιξης + Ρυθμιζόμενες λεπίδες ανάμειξης + επενδύσεις τόξου / Τελικές επενδύσεις. Οι δύο άξονες περιστρέφονται σε αντίθετες κατευθύνσεις -είτε με ίσες ταχύτητες είτε με διαφορικές ταχύτητες- για να δημιουργήσουν τρισδιάστατο τυρβώδες διατμητικό πεδίο, επιτυγχάνοντας ομοιόμορφη ανάμειξη μέσα σε 30–60 δευτερόλεπτα. Ο πολυγωνικός σχεδιασμός του Οι βραχίονες και οι λεπίδες αποτρέπουν τη συσσώρευση υλικού στους άξονες και εξαλείφει το κόλλημα του υλικού.

Υλικά και σκληρότητα: Οι επενδύσεις και οι λεπίδες είναι χυτές από κράμα σιδήρου υψηλής αντοχής στη φθορά (HRC ≥ 54–58, κρούση Τιμή ≥ 7,0 N·m/mm²). Οι άξονες ανάμιξης είναι αναπόσπαστα σφυρηλατημένοι από ανθρακούχο δομικό χάλυβα Νο. 45 ή κράμα χάλυβα. άξονας οι διάμετροι κυμαίνονται από 120 mm (για το μοντέλο JS1000) έως 180 mm (για το μοντέλο JS3000), ανάλογα με το συγκεκριμένο μοντέλο. εξαρτήματα συνδέονται μέσω μπουλονιών, επιτρέποντας την ανεξάρτητη αντικατάσταση φθαρμένων εξαρτημάτων. η διάρκεια ζωής των επενδύσεων μπορεί ξεπερνά τις 40.000 παρτίδες.

Τυπικές παράμετροι

II. Στεγανοποίηση άκρου άξονα + Σύστημα λίπανσης (κλειδί για την πρόληψη διαρροών και τη μακροζωία)

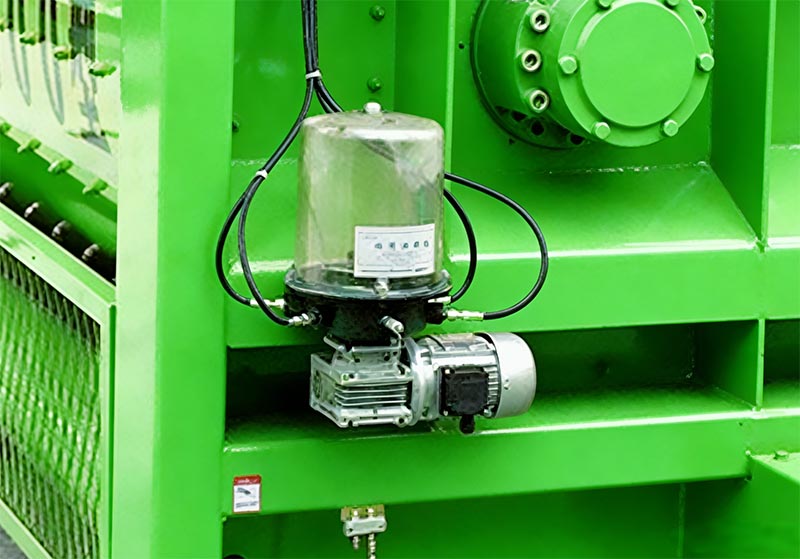

Πολλαπλές στεγανοποιήσεις άκρου άξονα: Η βιομηχανική τυποποιημένη διαμόρφωση αποτελείται από έναν συνδυασμό πλωτών σφραγίδων λαδιού, Τσιμούχες γράσου υψηλής πίεσης και σφραγίδες αέρα (με βάση τη δομική σχεδίαση των Γερμανών κατασκευαστών BHS και SICOMA). Με αυτόματη έγχυση λίπους και ανεξάρτητο κύκλωμα παροχής αέρα, αυτό το σύστημα απομονώνει αποτελεσματικά το τσιμέντο πολτός και σκόνη, αποτρέποντας έτσι τη φθορά του άξονα και τη διαρροή πολτού. Το σύστημα είναι επίσης εξοπλισμένο με συναγερμό για αστοχία στεγανοποίησης, ενεργοποιώντας μια αυτόματη απενεργοποίηση για την προστασία του εξοπλισμού σε περίπτωση ανωμαλίας. Συγκεντρωτική Σύστημα λίπανσης: Διαθέτει ηλεκτρική αντλία λίπους σε συνδυασμό με προοδευτικούς διανομείς για παράδοση χρονομετρημένης και μετρημένης λίπανση σε όλα τα ρουλεμάν και τις επιφάνειες στεγανοποίησης. Η πίεση του γράσου φτάνει τα 10–15 MPa, εξαλείφοντας την ανομοιομορφία συχνά συνδέεται με χειροκίνητη λίπανση. Εξοπλισμένο με παρακολούθηση στάθμης λαδιού και πίεσης, το σύστημα ενεργοποιεί ένα αυτόματος συναγερμός σε περίπτωση έλλειψης γράσου, ελαχιστοποιώντας έτσι τον κίνδυνο μόλυνσης από γράσο στο σκυρόδεμα ανακατεύουμε.

III. Σύστημα κίνησης

Χρησιμοποιεί διπλούς μειωτήρες πλανητικών ταχυτήτων (ο καθένας συνδέεται απευθείας με έναν κινητήρα), προσφέροντας μια συμπαγή δομή, ελάχιστη οπισθοδρόμηση, υψηλή απόδοση ροπής και χαμηλά επίπεδα θορύβου (≤85 dB). Ο σχεδιασμός άμεσης μετάδοσης κίνησης—παρακάμπτοντας τους ιμάντες—εξαλείφει την ολίσθηση και εξασφαλίζει απόδοση μετάδοσης ≥96%. Το σύστημα είναι επιπλέον εξοπλισμένο με προστασία υπερφόρτωσης και θερμοκρασίας παρακολούθηση για την αποφυγή εξάντλησης του κινητήρα που προκαλείται από ακινητοποίηση.

IV. Συστήματα Εκκένωσης & Σίτισης

Πύλη υδραυλικής εκκένωσης: Διαθέτει τρεις ρυθμιζόμενες θέσεις ανοίγματος, υδραυλική κίνηση για ομαλή, χωρίς κραδασμούς λειτουργία. Μια χειροκίνητη λαβή έκτακτης ανάγκης περιλαμβάνεται ως τυπικό χαρακτηριστικό για χρήση σε διακοπές ρεύματος ή υδραυλικό σύστημα αποτυχίες. Το πλαίσιο της πόρτας είναι εξοπλισμένο με ελαστικά στεγανοποιητικά ανθεκτικά στο λάδι, ανθεκτικά στη φθορά που αντικαθίστανται γρήγορα και εύκολα. Η διάρκεια εκφόρτισης είναι προγραμματιζόμενη για να δέχεται διάφορα οχήματα υποδοχής.

Σύστημα τροφοδοσίας: Η χοάνη είναι κατασκευασμένη από παχιές, ανθεκτικές στη φθορά χαλύβδινες πλάκες, με διαθέσιμες επιλογές για μηχανισμός τροφοδοσίας με βάση ανυψωτικό ή ιμάντα μεταφοράς. Εξοπλισμένο με διακόπτες ορίου και λειτουργία διακοπής έκτακτης ανάγκης για αποτροπή περιέλιξη, η χοάνη διαθέτει κλειστό σχεδιασμό για την ελαχιστοποίηση της δημιουργίας σκόνης.

V. Σύστημα ζύγισης (Η ακρίβεια καθορίζει την ποιότητα του σκυροδέματος)

Ανεξάρτητες χοάνες ζύγισης: Τα αδρανή, το τσιμέντο, η ιπτάμενη τέφρα, το νερό και τα πρόσμικτα ζυγίζονται ανεξάρτητα μέσα ξεχωριστά διαμερίσματα. Φορτωτικές κυψέλες τύπου πίεσης υψηλής ακρίβειας (0,02% ακρίβεια FS) υποστηρίζουν ζύγιση δύο σταδίων διαδικασία—συνδυάζοντας χονδρές και λεπτές μετρήσεις—για βελτιωμένη ακρίβεια. Οι στόχοι ακριβείας ζύγισης είναι **±0,3%–±0,5% για τσιμέντο, νερό και πρόσμικτα, και ±1% για τα αδρανή**. Το σύστημα περιλαμβάνει αντικρουόμενες συσκευές προσωρινής αποθήκευσης για την πρόληψη στιγμιαίες υπερφορτώσεις από την καταστροφή των κυψελών φορτίου.

Αυτόματη αντιστάθμιση: Ο ελεγκτής PLC εκτελεί διορθώσεις σε πραγματικό χρόνο για να αντισταθμίσει τα σφάλματα που προκαλούνται από υλικό ελεύθερη πτώση, διακυμάνσεις θερμοκρασίας και επίπεδα υγρασίας, διασφαλίζοντας έτσι τη συνοχή κάθε παρτίδας σκυροδέματος. Όλα τα δεδομένα καταγράφονται καθ' όλη τη διάρκεια της διαδικασίας, διασφαλίζοντας την πλήρη ιχνηλασιμότητα.

VI. Ηλεκτρολογικά Συστήματα και Συστήματα Ελέγχου

Το βασικό σύστημα αποτελείται από ένα PLC ενσωματωμένο με έναν Industrial PC (συνήθως χρησιμοποιεί μάρκες όπως η Siemens ή Schneider), υποστηρίζοντας τρεις τρόπους λειτουργίας: Αυτόματο, Ημιαυτόματο και Χειροκίνητο. Η διεπαφή ανθρώπου-μηχανής (HMI) εμφανίζει βασικές παραμέτρους, συμπεριλαμβανομένης της διάρκειας του κύκλου ανάμειξης, της ταχύτητας περιστροφής, της θερμοκρασίας, των βαρών παρτίδων και του συναγερμού ειδοποιήσεις. Το σύστημα είναι ικανό να αποθηκεύει περισσότερες από 100 διαφορετικές συνταγές από συγκεκριμένα συγκεκριμένα, επιτρέποντας την άμεση ανάκληση μέσω εντολή με ένα πάτημα.

Χαρακτηριστικά ασφαλείας: Περιλαμβάνει προστασία από διαρροές, προστασία υπερφόρτωσης, ασφάλιση έκτακτης ανάγκης και όριο πύλης προστασία. Παρέχεται μια διεπαφή απομακρυσμένης παρακολούθησης για τη διευκόλυνση της ενοποίησης με ένα κεντρικό σύστημα διαχείρισης για το ολόκληρο το εργοστάσιο παραγωγής σκυροδέματος.

VII. Προστασία Περιβάλλοντος και Στατική Μελέτη

Περιβαλλοντική διαμόρφωση: Διαθέτει ένα πλήρως κλειστό περίβλημα σε συνδυασμό με έναν συλλέκτη σκόνης με φίλτρο σακούλας παλμικής εκτόξευσης (διασφάλιση ότι οι εκπομπές σκόνης παραμένουν ≤ 10 mg/m³). Ένα εσωτερικό σύστημα καθαρισμού υψηλής πίεσης είναι ενσωματωμένο, με καθαρισμό λύματα που κατευθύνονται πίσω σε μια δεξαμενή καθίζησης για ανακύκλωση. Περιλαμβάνεται ένα περίβλημα μείωσης θορύβου για αποτελεσματικά ελαχιστοποιήστε τα επίπεδα θορύβου λειτουργίας.

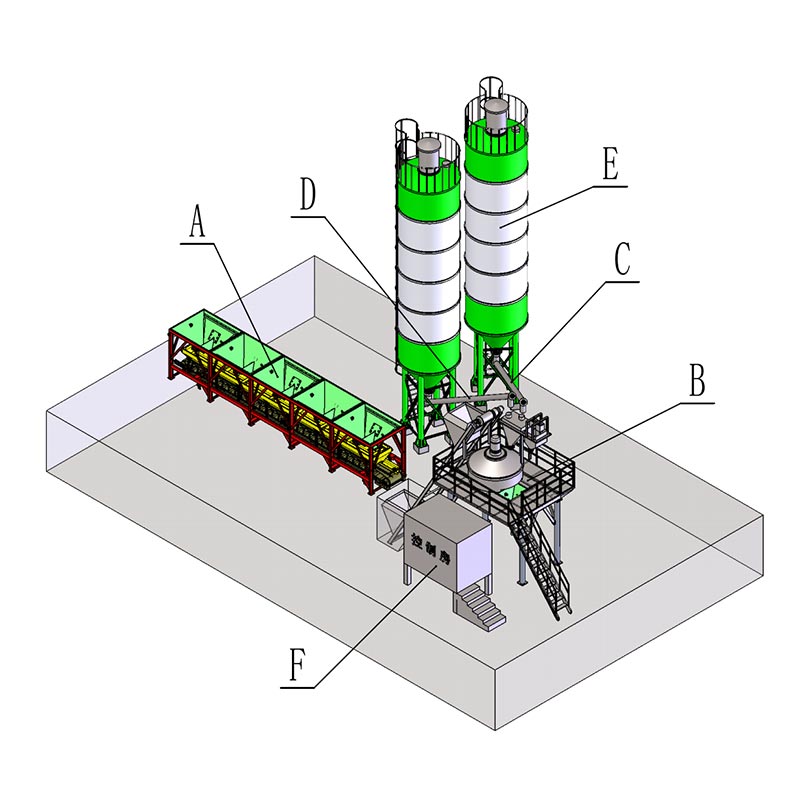

Αρθρωτή δομή: Το πλήρες μηχάνημα χωρίζεται σε ξεχωριστές ενότητες—ειδικά τη μονάδα ανάμειξης, μονάδα εκκένωσης, μονάδα ζύγισης και ηλεκτρικός πίνακας ελέγχου—για να διευκολυνθεί η προκατασκευή του εργοστασίου, η επιτόπια ανύψωση και η γρήγορη εγκατάσταση. Το δομικό πλαίσιο είναι κατασκευασμένο από συγκολλημένο χάλυβα διατομής, επεξεργασμένο μέσω αμμοβολής για σκουριά αφαίρεση και φινίρισμα με εποξειδικό αστάρι και τελική επίστρωση για εξασφάλιση ανώτερης αντοχής στη διάβρωση.

VIII. Συμπληρωματικές λεπτομέρειες: Πλανητικός μείκτης κάθετου άξονα (Εφαρμογές υψηλής τεχνολογίας)

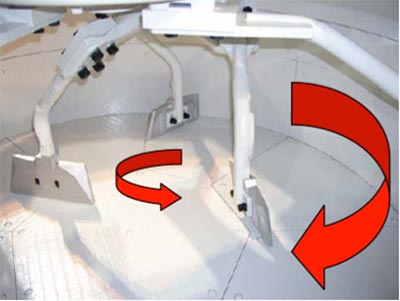

Ιδανικό για χρήση με σκυρόδεμα εξαιρετικά υψηλής απόδοσης (UHPC), έγχρωμο σκυρόδεμα και σκυρόδεμα οπλισμένο με ίνες. Η ανάμειξη η τροχιά συνδυάζει την πλανητική περιστροφή με την αυτοπεριστροφή, διασφαλίζοντας ένα περιβάλλον ανάμειξης «χωρίς νεκρές ζώνες» και επιτυγχάνοντας ομοιογένεια σε μικρότερο χρονικό διάστημα (συνήθως 20–30 δευτερόλεπτα). Οι πλάκες επένδυσης και οι λεπίδες ανάμειξης κατασκευάζονται από α σύνθετο υλικό καρβιδίου βολφραμίου, που προσφέρει σημαντικά παρατεταμένη διάρκεια ζωής, αν και με υψηλότερο κόστος σε σύγκριση με μίξερ διπλού άξονα. Λόγω των υψηλότερων ταχυτήτων περιστροφής, αυτό το σύστημα απαιτεί πιο στιβαρούς μηχανισμούς ψύξης και λίπανσης.

IX. Βασικά Κριτήρια Αποδοχής

Ομοιομορφία ανάμειξης: Η απόκλιση της πυκνότητας του κονιάματος εντός της παρτίδας μεικτού σκυροδέματος πρέπει να είναι ≤ 0,8%.
Χρόνος κύκλου ανάμιξης: Για το μοντέλο JS2000, ο τυπικός χρόνος κύκλου είναι 35–45 δευτερόλεπτα ανά παρτίδα (συμπεριλαμβανομένης της τροφοδοσίας, της ανάμειξης και της εκφόρτισης).
Απόδοση στεγανοποίησης: Μετά από 8 ώρες συνεχούς λειτουργίας, δεν πρέπει να υπάρχει διαρροή πολτού σκυροδέματος από τα άκρα του άξονα.
Επίπεδο θορύβου: Το επίπεδο θορύβου που μετράται σε απόσταση 1 μέτρου από το μηχάνημα πρέπει να είναι ≤ 85 dB (A).
